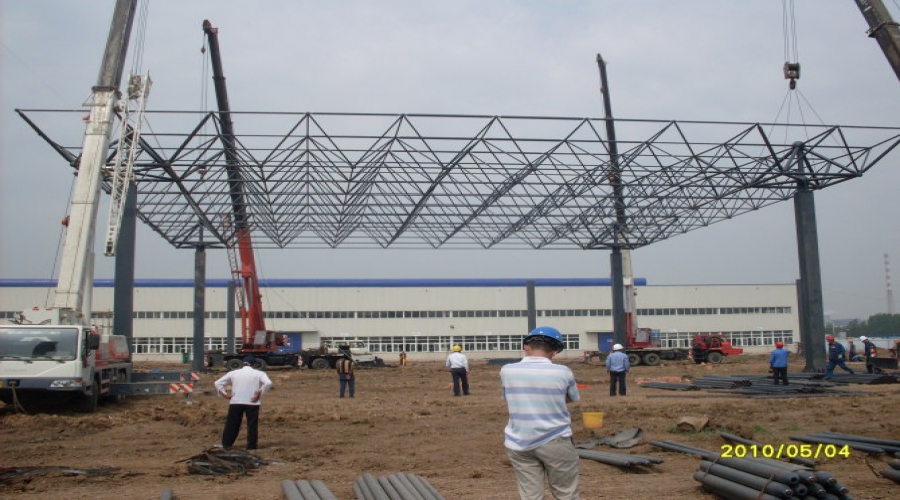

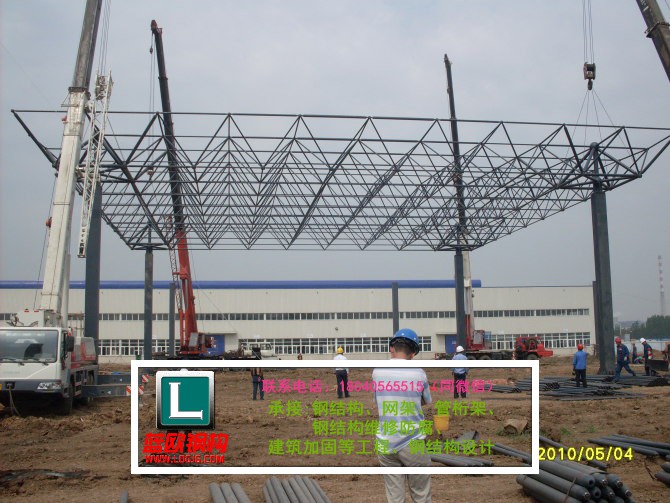

网架结构

作为施工的依据，在施工过程中进行的一系列测量工作，衔接和指导各工序的施工，它贯穿于整个钢结构施工过程，是钢结构施工的关键技术工作之一。通过高精度的测量和校正使得钢构件安装到设计位置上，满足绝对精度的要求，因此测量控制是保证钢结构安装质量以及工程进度的关键工序。

1、设计所提供的每个施工节段的相应标高，一般是基于某种标准气温下的设计值，而大型结构往往跨季节、跨昼夜施工。温度变化，特别是日照温差的变化对于结构变形的影响是复杂的，将温差变化所引起的结构变形从实测变形值中分离出来相当困难。因此，应尽量选择温度变化小的时机进行测量，力求将温度、日照对施工控制的影响降低到最小限度。对一些大型结构温度影响的测试表明，在气候条件最不利的夏季，凌晨日出之前及太阳落山后的气温较均匀，且最接近季节平均气温，是测量的较好时机。目前，温度对大型结构控制的影响很难精确地描述。

2在大型结构的施工控制中，温度影响可以分为两种：一种是昼夜温差的影响，另一种是季节温差的影响。无论是昼夜温差还是季节温差对桁架标高控制均有较大影响。

3昼夜温差的影响一般在标高控制中多采用回避的做法，即对标高起控制作用的施工工序，均要求在温度较均匀的凌晨日出前进行。但遇连续高温的天气情况，由于凌晨的温度仍难均匀，温度的影响难以完全避免，在此情况下，宜采用标高的修正公式来减少日照温差的影响。

4季节温差的影响，应设定一个标准温度，将施工过程中实际季节温差对结构的影响在施工控制计算中考虑。

　　3.4 测量方案的拟定

　　在进行本工程测量前，测量专组由测量工程师组织、所有测量人员参加，经过讨论拟定初步测量方案，指导后面具体测量工作的展开实施。

　　4平面控制网的建立

　　4.1 平面控制网设计准备工作

　　4.2 总包控制网的复核

　　4.3 平面控制网的布设

　　4.3.1 平面控制网的层级关系

　　4.4.2 平面控制网的具体施测办法

　　(1)I级和Ⅱ级控制网采用一级导线的精度要求施测，准确计算出导线成果，进行精度分析和控制点点位误差。

　　I级控制点的设置按规范要求做好测量标石标志，在选择好的点位上埋设。为了预防标石的沉降，标石的下部先浇灌混泥土，周围做好通向控制网点的道路和防护栏杆，并作好标志。为了保证测量精度，在标石埋设后一周内不得进行观测。

　　4.5 工程测量定位特点和要求

序号

测量定位特点和要求

1

吊装单元地面拼装定位要求高，要严格焊前、焊后的测量检查制度。

2

了解施工顺序安排，从施工流水的划分、钢结构安装次序、施工进度计划，确定测量放线的先后次序、时间安排，制定详细的细部测量方案。

3

针对本工程的特点和要求，在施工测量工作的组织与管理上，要求测量人员在思想上明确测量对本工程施工中的重要性，在施工过程中，严格按以下要求开展工作：

（1）认真审核施工设计图纸，严格做到按图施测；

（2）了解测量仪器构造、原理，熟练掌握仪器性能，按仪器操作规程操作，做到仪器检校经常化，及时发现隐患，消除减小误差；严格落实测量工作的检查制度；

（3）根据工程的特点，合理采用测量方法与校测方法，运用高精度、高速度的施测能力，保障好工程的有序施工，使测量工作成为一道智能化施工手段。

　　5商程控制网的建立

　　5.1 高程控制网的布设

　　高差偶然中误差MΔ=

　　(mm)

　　式中：Δ---水准路线测段往返高差不符值(mm)

　　L----水准测段长度

　　n-----往返测的水准路线测段数

　　高差全中误差 MW=

　　(mm)

　　式中： W----闭合差

　　L----计算各W时，相应的路线长度(Km)

　　N----附合路线或闭合路线环的个数

　　5.2 测设方法

　　全站仪三角高程测设法

　　由于本工程结构标高落差较大，运用常规的水准测量可能达不到需要的精度要求和满足施工的需要，需要水准测量、三角高程测量两种测量方法相结合。两种方法虽然各有特色，但都存在着不足。水准测量是一种直接测高法，测定高差的精度是较高的，但水准测量受高度的限制，外业工作量大，施测速度较慢。三角高程测量是一种间接测高法，它不受地形起伏的限制，且施测速度较快。在工程测量中广泛应用。但精度较低，且每次测量都得量取仪器高，棱镜高。麻烦而且增加了误差来源。这次采用全站仪配合跟踪杆量高程的方法。这种方法既结合了水准测量的任一置站的特点，又减少了三角高程的误差来源，同时每次测量时还不必量取仪器高、棱镜高。使三角高程测量精度进一步提高，施测速度更快。

　　5.3 水准测量的精度要求

　　仪器要求

　　(1)对施工中所用到的水准仪必须经过相关检测部门的专业检测，并附有检测报告;

　　(2)水准测量仪器本身精度应根据等级要求满足下表的条件。

　　5.4 水准测量遵循原则

　　在进行水准测量时，为了减小误差，采取一定的措施减弱其影响，以提高测量成果的精度。同时避免在测量成果中存在错误，因此在进行水准测量时，应注意以下各点序号遵循原则

1观测前对所用仪器和工具，必须认真进行检验和校正；

2在野外测量过程中，水准仪及水准尺应尽量安置在坚实的地面上。三脚架和尺垫要踩实，以防仪器和尺子下沉；前、后视距离应尽量相等，以消除视准轴不平行水准管轴的误差和地球曲率与大气折光的影响；

3前、后视距离不宜太长，一般不要超过100m。视线高度应使上、中、下三丝都能在水准尺上读数，以减少大气折光影响；

4水准尺必须扶直不得倾斜。使用过程中，要经常检查和清除尺底泥土。塔尺衔接处要卡住，防止二、三节塔尺下滑；

5完数后应再次检查气泡是否仍然吻合，否则应重读；

6记录员要复诵读数，以便核对。记录要整洁、清楚端正。如果有错，不能用橡皮擦去而应在改正处划一横，在旁边注上改正后的数字

7在烈日下作业要撑伞遮住阳光避免气泡因受热不均而影响其稳定性。

　　6预埋件的测量定位

　　6.1 预埋件平面定位方式

　　(1)轴线定位法

　　在I、II级控制点的基础上，力求提高放样精度，采用精密量距和经纬仪测角两测回，放样出预埋件的纵横轴线和定位点TK1、TK2、TK3、TK4。在TK1  、TK3定位点架设经纬仪，分别用定位点TK2、TK4定向，使预埋件的中线与控制轴线重合，并用全站仪对点位进行坐标复测。

　　(2)全站仪坐标定位法

　　在设计图纸上根据各预埋件的结构中线确定YK1、YK2、YK3的位置，获得其坐标值，在预埋件上做出YK1、YK2、YK3的标志。用全站仪极坐标法线定位YK1点，确定预埋件的中点位置，再用同样的方法测定YK2、YK3的位置，控制预埋件的轴线方向。

　　以上两种定位法测设的预埋件轴线偏移量允许值为2.0mm。

　　6.2 预埋件的标高控制

　　对基础面的高程控制，采用水准仪常规高差测量，直接测得预埋件面的标高;对离水准基准点较远的测设，为了减少水准仪的传递误差和多次读数的偶然误差，采用全站仪三角高程测得预埋件的标高。预埋件的标高允许偏差为3.0mm。

　　7安装过程中的测量监控

　　7.1 大剧院穹顶安装测量监控

　　7.2 花瓣结构安装测量监控

　　7.3 花瓣结构安装测量监控
