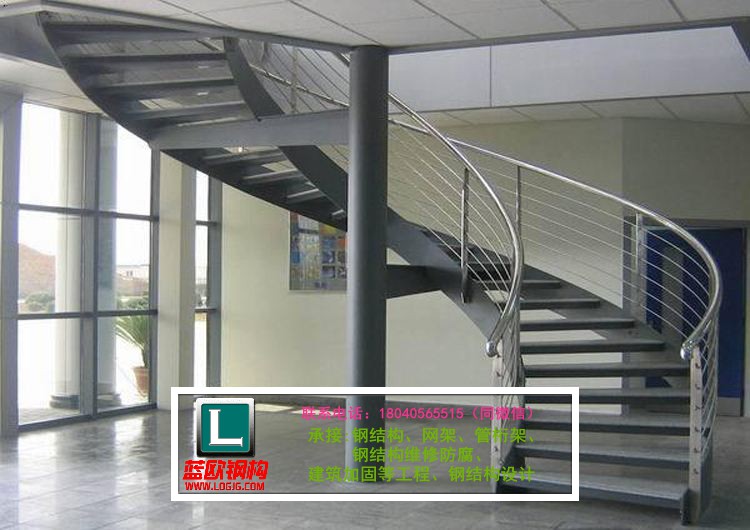

钢结构旋转楼梯

目前，在国内的精装修工程中，钢结构旋转楼梯扶手材质多为两侧相同材质的，使用不同材质作为楼梯扶手的比较少，因为如果采用不对称扶手，由于安装方式不同会导致两侧荷载不同，从而会影响建筑结构的安全。然而，现国内高端会所、高档酒店越来越倾向于使用不对称的设计，这已经成为装修装饰领域的一个发展趋势。对于高质量、高品质要求的精装修工程中遇到的这些问题，是本行业十分关注并努力解决的。

由于钢结构旋转楼梯螺旋型的特性，故有其特有的制造难点：

一、钢结构旋转楼梯的18mm厚内侧梯梁板均是由螺旋线组成，由空间点来描述难以展开的平面，材料放样、下料比较困难；

二、由于钢结构旋转楼梯建立在立体空间上，各点空间位置及各部件相互定位困难；

三、由于楼梯两侧扶手材质不同，所以荷载也不相同，结构安全存在问题；

针对上述问题，本实用新型提供了一种新型的钢结构旋转楼梯，其不对称扶手安装技术，旋转楼梯厂家,武汉旋转楼梯,即满足了设计趋势，又保证了建筑结构安全，有效的解决现有钢结构旋转楼梯施工中存在的各种问题。

技术实现要素：

为了解决上述技术问题，本实用新型提供了一种结构简单合理、具有施工下料方便精确、质量安全可靠等优点的钢结构旋转楼梯。

本实用新型所要解决的技术问题通过以下技术方案来实现：

本实用新型的一种新型的钢结构旋转楼梯，包括楼梯钢结构和扶手，所述楼梯钢结构包括第一箱梁、第二箱梁、角钢，所述楼梯两侧梯梁皆为箱梁结构，湖北钢结构旋转楼梯,钢结构楼梯厂家,武汉艺术楼梯,钢结构艺术楼梯,钢结构简易楼梯内侧梯梁为第一箱梁，外侧梯梁为第二箱梁，所述第一箱梁、第二箱梁焊接固定，横向踏步梁焊接至两个箱梁上，所述横向踏步梁上铺设有踏步花纹钢板，横向的所述角钢和竖向的所述角钢的焊接至第一箱梁以及第二箱梁；

所述角钢通过栏杆连接件固定有不锈钢扶手和装饰栏板，所述不锈钢扶手为内侧扶手，外侧扶手采用铁艺栏杆扶手。

进一步的，所述第一箱梁、第二箱梁外表面设置有阻燃板，所述阻燃板基层面贴木饰面装饰板。

进一步的，其特征在于，所述镀锌方通下端表面也设置有阻燃板，所述阻燃板上刷有白色乳胶漆饰面。

进一步的，所述踏步花纹钢板上也铺有阻燃板，所述阻燃板上端设置有水泥砂浆，所述水泥砂浆上端为大理石。

进一步的，所述阻燃板的厚度为18mm。

进一步的，所述内侧扶手为横、竖向的角钢的焊接，所述角钢为3#镀锌角钢，焊接间距为100mm-300mm。

进一步的，所述铁艺栏杆扶手通过多个连接件与装饰栏板相固定，间隔1级台阶处设置铁艺立杆，所述铁艺栏杆扶手固定在所述铁艺立杆上。

进一步的，所述内侧扶手处的述角钢贴有木饰面装饰板，所述不锈钢扶手通过连接件固定在木饰面装饰板上。

进一步的，所述大理石两侧设置有镜面不锈钢踢脚板。

进一步的，所述楼梯底部使用镀锌方通焊接在第一箱梁、第二箱梁和横向踏步梁上。

借由上述方案，本实用新型至少具有以下优点：

本实用新型的一种新型的钢结构旋转楼梯，结构简单，具有施工下料方便精确、质量安全可靠等优点，实为一套简便可靠的方法，从而减少了施工工期，施工成本大大降低。

上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。

附图说明

图1是本实用新型的一种新型的钢结构旋转楼梯的固定结构示意图；

图2是图1所示的一种新型的钢结构旋转楼梯的结构示意图。

1、第一箱梁；2、第二箱梁；3、横向踏步梁；4、踏步花纹钢板；5、镀锌方通；6、角钢；7、连接件；8、阻燃板；9、水泥砂浆；10、大理石；11、镜面不锈钢板；12、木饰面装饰板；13、不锈钢扶手；14、铁艺栏杆扶手；15、铁艺立杆；16、装饰栏板；17、白色乳胶漆饰面。

具体实施方式

下面结合附图和实施例，对本实用新型的具体实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。

参见图1-2所示，一种新型的钢结构旋转楼梯，包括楼梯钢结构和扶手，楼梯钢结构包括第一箱梁1、第二箱梁2、角钢6，楼梯两侧梯梁皆为箱梁结构，内侧梯梁为第一箱梁1，外侧梯梁为第二箱梁2，第一箱梁1、第二箱梁2焊接固定，横向踏步梁3焊接至两个箱梁上，横向踏步梁3上铺设有踏步花纹钢板4，湖北旋转楼梯,武汉钢结构旋转楼梯,横向的角钢6和竖向的角钢6的焊接至第一箱梁1以及第二箱梁2；

角钢6通过栏杆连接件7固定有不锈钢扶手13和装饰栏板16，不锈钢扶手13为内侧扶手，外侧扶手采用铁艺栏杆扶手14。

第一箱梁1、第二箱梁2外表面设置有阻燃板8，阻燃板8基层面贴木饰面装饰板12。

镀锌方通5下端表面也设置有阻燃板8，阻燃板8上刷有白色乳胶漆饰面17。

踏步花纹钢板4上也铺有阻燃板8，阻燃板8上端设置有水泥砂浆9，水泥砂浆9上端为大理石10。

阻燃板8的厚度为18mm。

内侧扶手为横、竖向的角钢6的焊接，角钢6为3#镀锌角钢，焊接间距为100mm-300mm。

铁艺栏杆扶手14通过多个连接件7与装饰栏板16相固定，间隔1级台阶处设置铁艺立杆15，铁艺栏杆扶手14固定在铁艺立杆15上。

内侧扶手处的述角钢6贴有木饰面装饰板12，不锈钢扶手13通过连接件7固定在木饰面装饰板12上。

大理石10两侧设置有镜面不锈钢板11。

楼梯底部使用镀锌方通5焊接在第一箱梁1、第二箱梁2和横向踏步梁3上。

由于钢结构旋转楼梯螺旋型的特性，故有其特有的制造难点：

一、钢结构旋转楼梯的18mm厚内侧梯梁板均是由螺旋线组成，由空间点来描述难以展开的平面，材料放样、下料比较困难；

二、由于钢结构旋转楼梯建立在立体空间上，各点空间位置及各部件相互定位困难；

三、由于楼梯两侧扶手材质不同，所以荷载也不相同，结构安全存在问题；

针对以上难点，本实用新型采用以下一些技术方案：

一、采用BIM技术，创建该旋转楼梯模型，多角度可视化，提取材料尺寸协助下料，以保证产品尺寸精度及控制材料损耗。

二、通过结构计算，楼梯两侧采用不同规格的梯梁，内侧梯梁为400×100×18箱梁，外侧梯梁为550×100×18箱梁，以保证旋转楼梯的结构安全。

本实用新型是一种新型的钢结构旋转楼梯，钢结构旋转楼梯的主要结构尺寸如下：内径r＝1400mm；外径R＝3000mm；楼梯角度平面投影角度为283°；踏步高共计28级；梯高H＝4500mm；踏步高160.7mm。

本实用新型的一种新型的钢结构旋转楼梯，钢楼梯两侧梯梁皆为箱梁结构，内侧梯梁为400×100×18第一箱梁1，外侧梯梁为550×100×18第二箱梁2。

本实用新型的一种新型的钢结构旋转楼梯，踏步板花纹钢板4厚5mm，上铺一层18MM厚的阻燃板8，使用水泥砂浆9找平，面贴大理石10，钢材均为Q235。

本实用新型的一种新型的钢结构旋转楼梯，内侧扶手采用3#镀锌角钢6，18MM厚的阻燃板8基层面贴木饰面装饰板12，横向栏杆扶手采用直径为40mm的古铜色镜面的不锈钢扶手13，栏杆连接件7焊接在角钢6上。

本实用新型的一种新型的钢结构旋转楼梯，外侧扶手采用白色镂花铁艺装饰栏板16，间隔1级踏步增设铁艺立杆15，底部焊接在3#镀锌角钢6上，栏杆连接件7连接至铁艺立杆15和底部角钢6上；横向栏杆扶手采用直径为40mm的铁艺栏杆扶手14。

本实用新型的一种新型的钢结构旋转楼梯，楼梯底部使用30×30×5镀锌方通5焊接在第一箱梁1、第二箱梁2和横向踏步梁3上，上一层18MM厚的阻燃板8，面刷白色乳胶漆饰面17。

本实用新型的一种新型的钢结构旋转楼梯，安装步骤如下：

一、安装楼梯钢骨架：钢骨架的安装应根据施工要求的楼梯扶手厚度来选择相匹配的梯梁。第一箱梁1、第二箱梁2焊接固定，横向踏步梁3焊接至两侧梯梁上，上铺5mm厚踏步花纹钢板4。

二、内侧扶手横、竖向角钢的焊接：3#镀锌角钢6的焊接间距为：100mm-300mm之间。

三、外侧扶手底部角钢的焊接：3#镀锌角钢6的焊接间距为：100mm-300mm之间。

四、楼梯底部方通的焊接：镀锌方通5直接焊接在第一箱梁1、第二箱梁2和横向踏步梁3上。

五、安装装饰面层：踏步板4上铺一层18MM厚的阻燃板8，水泥砂浆找平9，面贴大理石10；内侧扶手角钢6上18MM厚的阻燃板8基层面贴木饰面装饰板12；外侧扶手底部角钢6上18MM厚的阻燃板8基层面贴木饰面装饰板12；楼梯底部上一层18MM厚的阻燃板8，面刷白色乳胶漆饰面17。

六、栏杆扶手安装：内侧横向栏杆扶手采用直径为40mm的古铜色镜面不锈钢13，栏杆连接件7焊接在角钢6上。外侧扶手采用白色镂花铁艺装饰栏板16，栏杆连接件7上部连接至铁艺立杆15，底部焊接在3#镀锌角钢6上。

上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。

以上所述仅是本实用新型的优选实施方式，并不用于限制本实用新型，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和变型，这些改进和变型也应视为本实用新型的保护范围。
